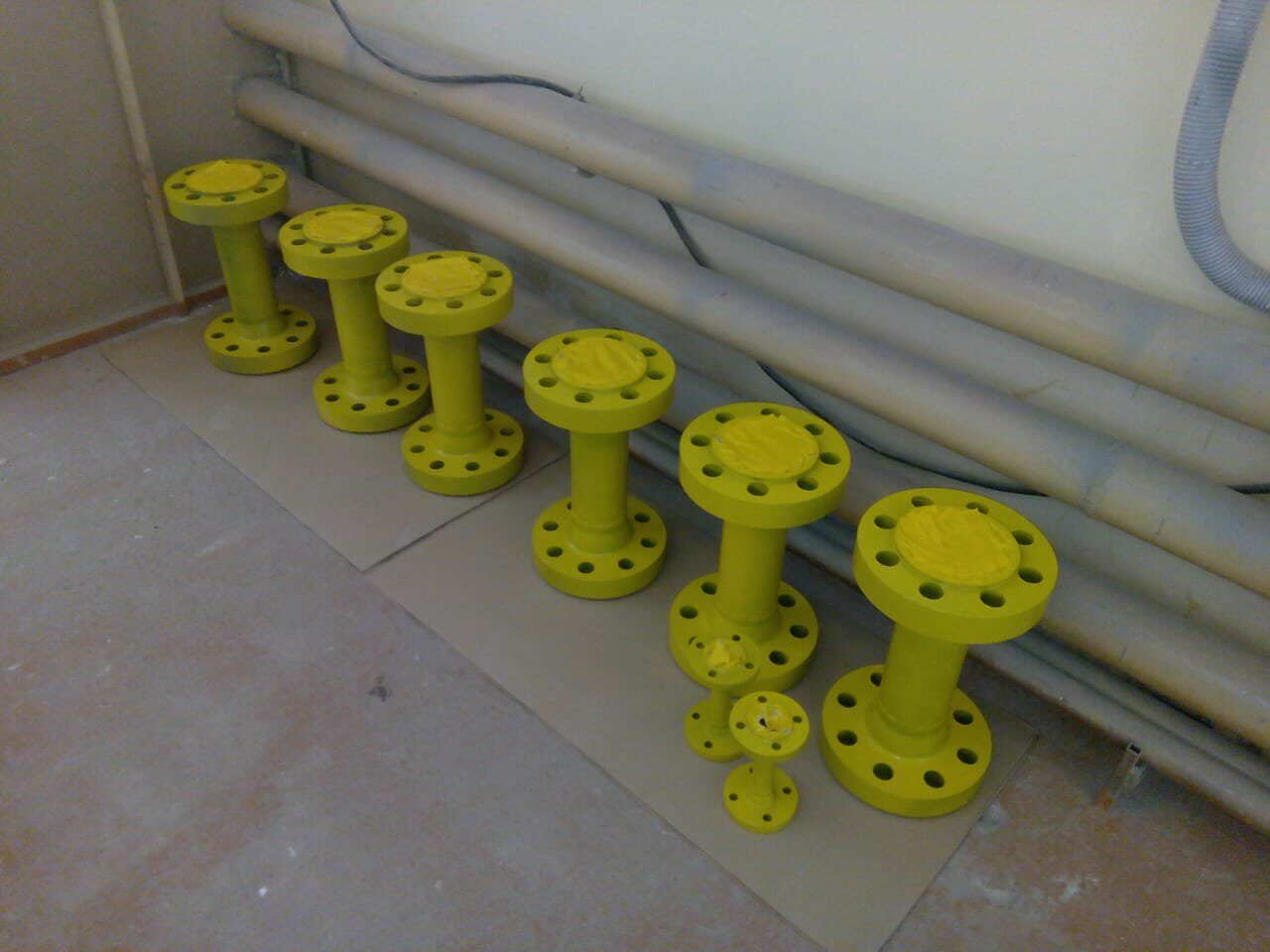

Катушка (вставка) фланцевая монтажная - предназначена для установки в разрыв трубопровода, вместо прибора на время проведения поверки  или ремонтных работах, либо для постоянной эксплуатации. Катушка включает в себя трубу с приваренными с двух сторон фланцами с абсолютно симметричной сборкой и без потери соосности отверстий.

Катушки бывают следующих типов:

• Катушки для проведения испытаний – как правило изготавливаются из Ст.20, независимо от материала трубопровода и температурных и физических характеристик окружающей среды.
• Катушки (вставки) монтажные для постоянной эксплуатации – изготавливаются из материала соответствующего материалу трубопровода и со всеми требованиями, предъявляемыми к самому трубопроводу.

Так же катушки могут быть следующих типов:

• Прямые не переходные по диаметру и давлению – характеризуются однотипными фланцами с обеих сторон (одинаковые диаметр и давление).
• Переходные по диаметру – представляю из себя два фланца на разные диаметры, но одно давление и переход между ними.
• Переходные по давлению – представляют из себя катушку с фланцами одного диаметра, но предназначенных для эксплуатации на разное давление.
• Изогнутые – имеют изгиб по длине.
• И соответственно сочетания всех перечисленных выше типов катушек.

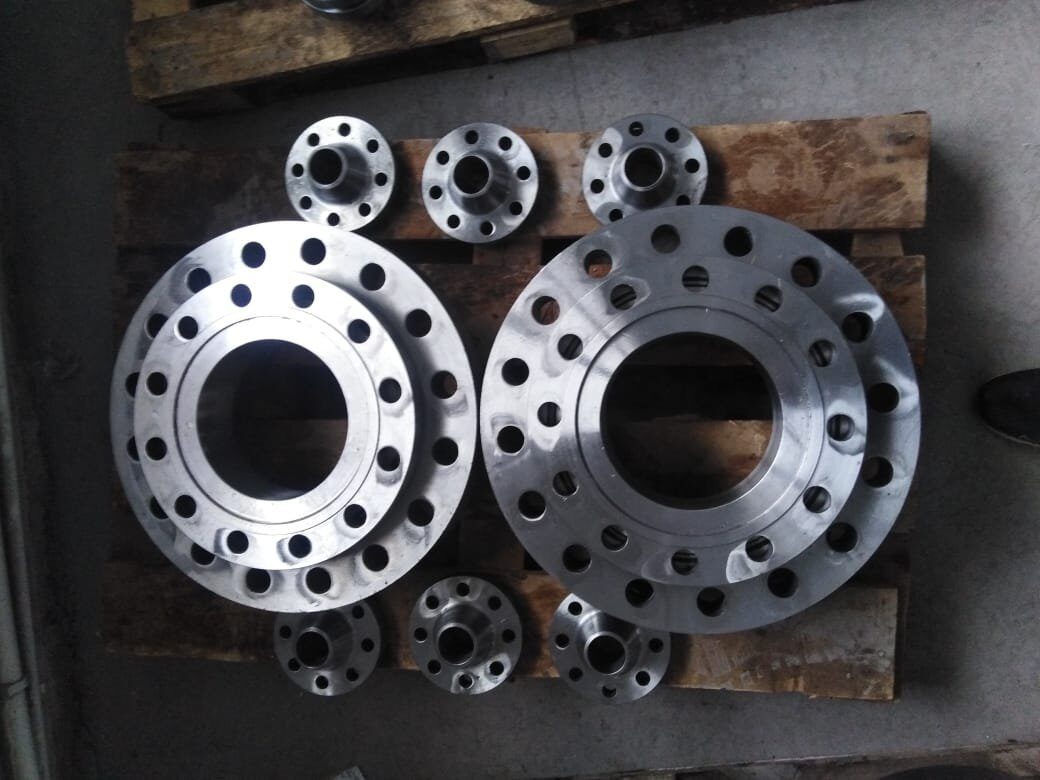

Катушки могут изготавливаться из фланцев по следующим стандартам:

• ГОСТ 12820-80 Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа;
• ГОСТ 12821-80 Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа;
• ГОСТ Р 54432-2011 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200.;
• ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.;
• ГОСТ 28759.1-90 Фланцы сосудов и аппаратов;
• ASME (ANSI) B16.5, B16.47 (по американским стандартам);
• DIN-EN 1092-1 (по европейским стандартам);
• Фланцы нестандартные по чертежам.

В качестве материала для изготовления катушек, в зависимости от целей эксплуатации и характеристики транспортируемой среды, применяются следующие марки стали и сплавы:

Ст20, 20ЮЧ, 16ГС, 09Г2С, 10Г2, 15ХМ, 15Х5М, 12Х13, 08Х18Н10Т, 12Х18Н10Т, 03ХН28МДТ, 06ХН28МДТ, 03Х17Н13М2Т, 03Х17Н14М3Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Г2ФБЮ, 13ХФА и др.

Межфланцевые уплотнения (прокладки) - предназначены для уплотнения фланцевых соединений, арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования химической, нефтеперерабатывающей, судостроительной и др. отраслей промышленности.

В зависимости от условий эксплуатации и характеристики транспортируемой среды, применяются следующие типы уплотнений:

Металлические прокладки:

• ОСТ 26.260.461-99 - Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры.;
• ОСТ 26-845-73 - Прокладки овального и восьмиугольного сечения стальные.;
• АТК 26-18-6-93 - Прокладки овального и восьмиугольного сечения стальные.;
• ГОСТ 28759.8-90 - Прокладки металлические восьмиугольного сечения. Конструкция и размеры.;
• ГОСТ 10493-81 - Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа.;
• ASME B16.20 - Прокладки овального и восьмиугольного сечения для фланцев по стандартам ASME B16.5, ASME B16.47.;
• ГОСТ Р 53561-2009 - Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры.;

Неметаллические прокладки:

• Прокладки паронотовые ПА (армированные)
• Прокладки паронитовые ПК (кислотостойкие)
• Прокладки паронитовые ПМБ (маслобензостойке)
• Прокладки паронитовые ПОН-Б
• Прокладки на стальном основании:
• Прокладки спирально-навитые (СНП)
• Прокладки армированные графитовой фольгой (ПАГФ)
• Прокладки графитовые фланцевые на стальном основании (ПОГФ)

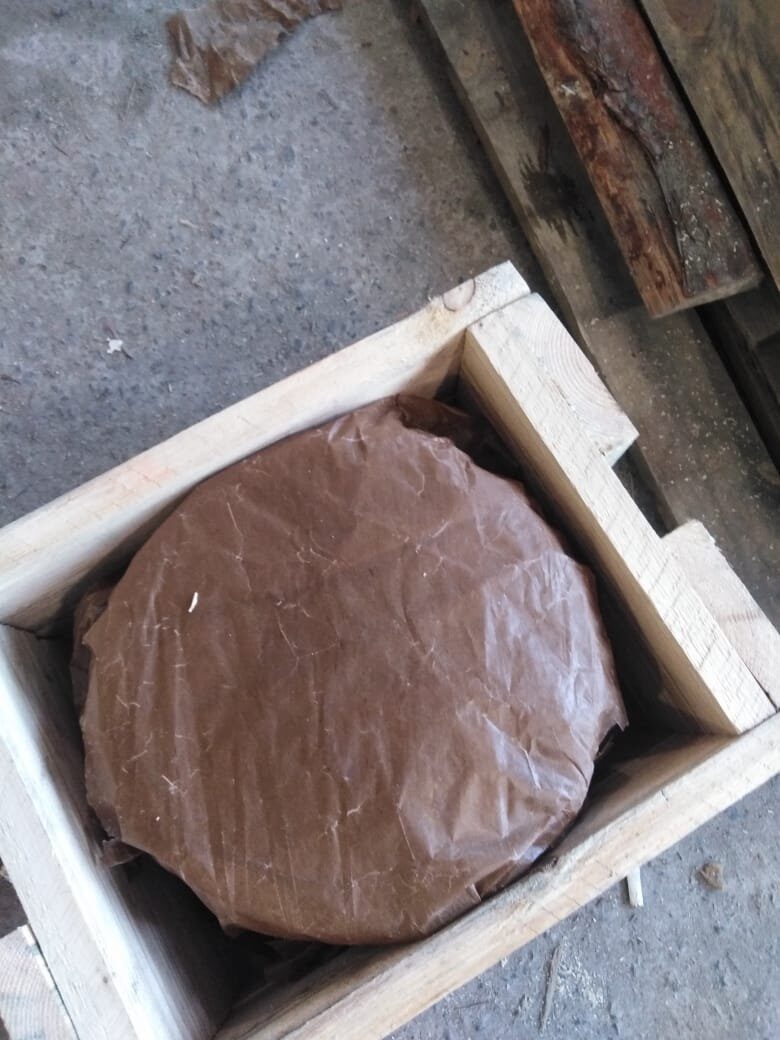

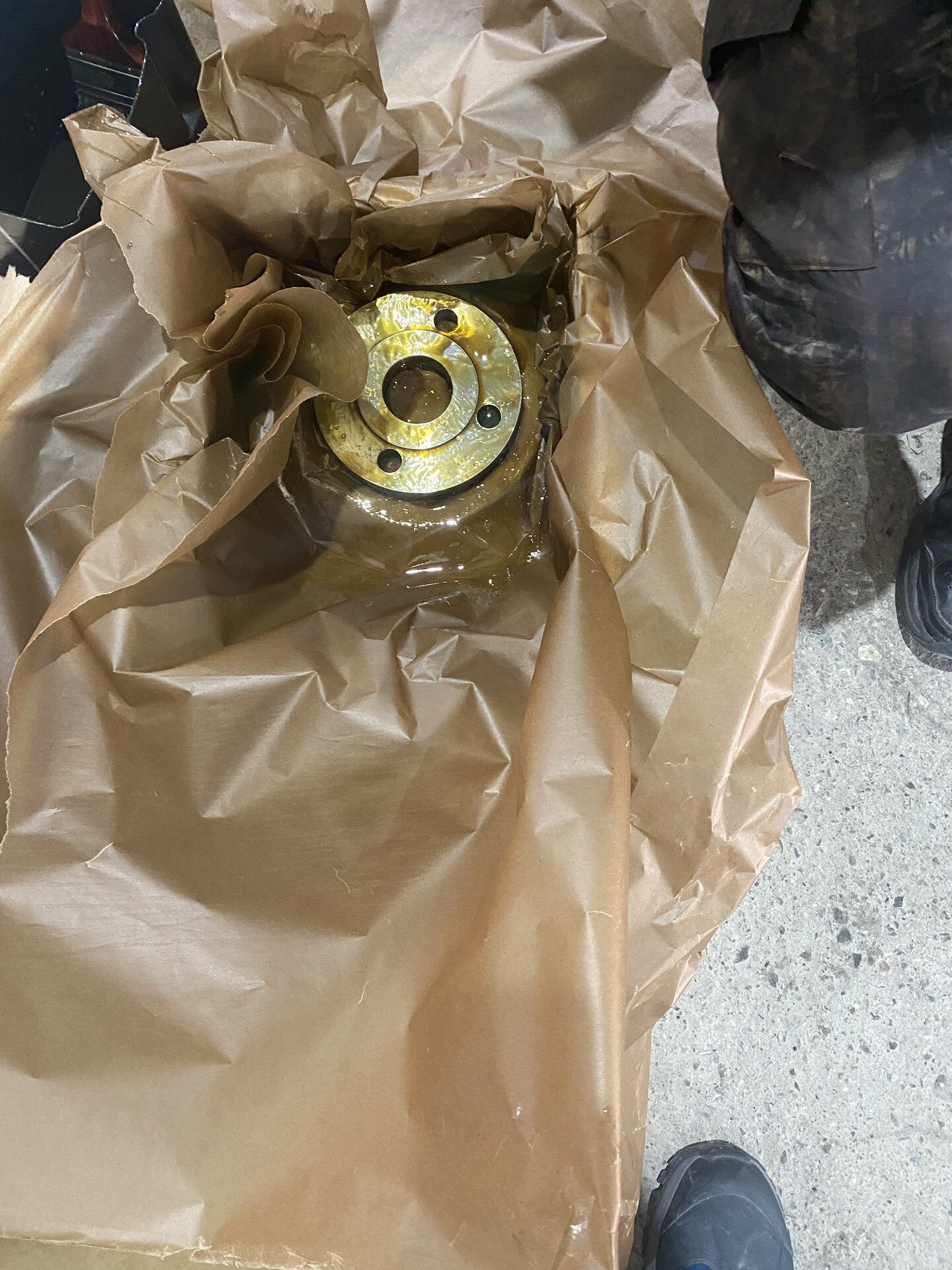

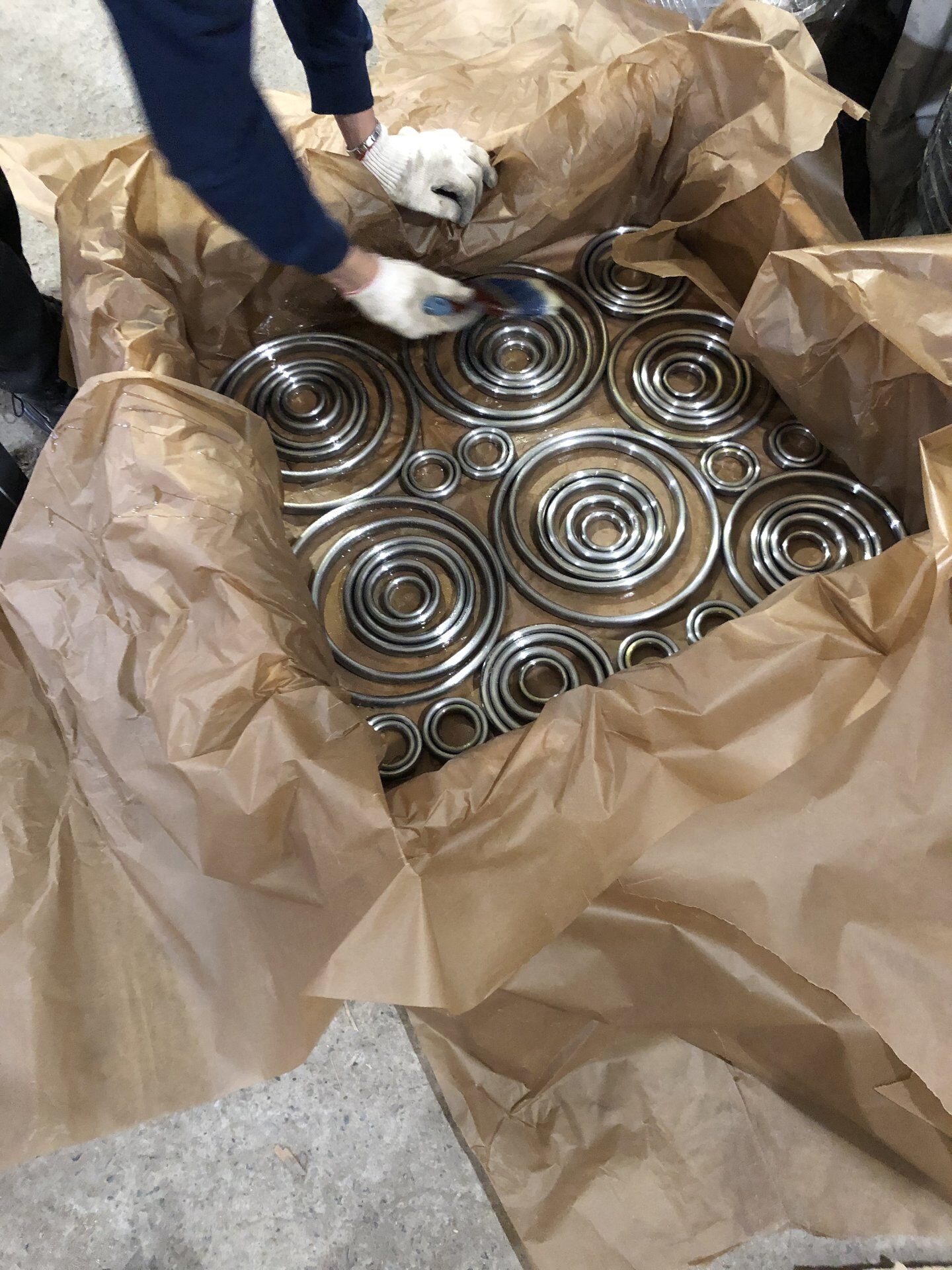

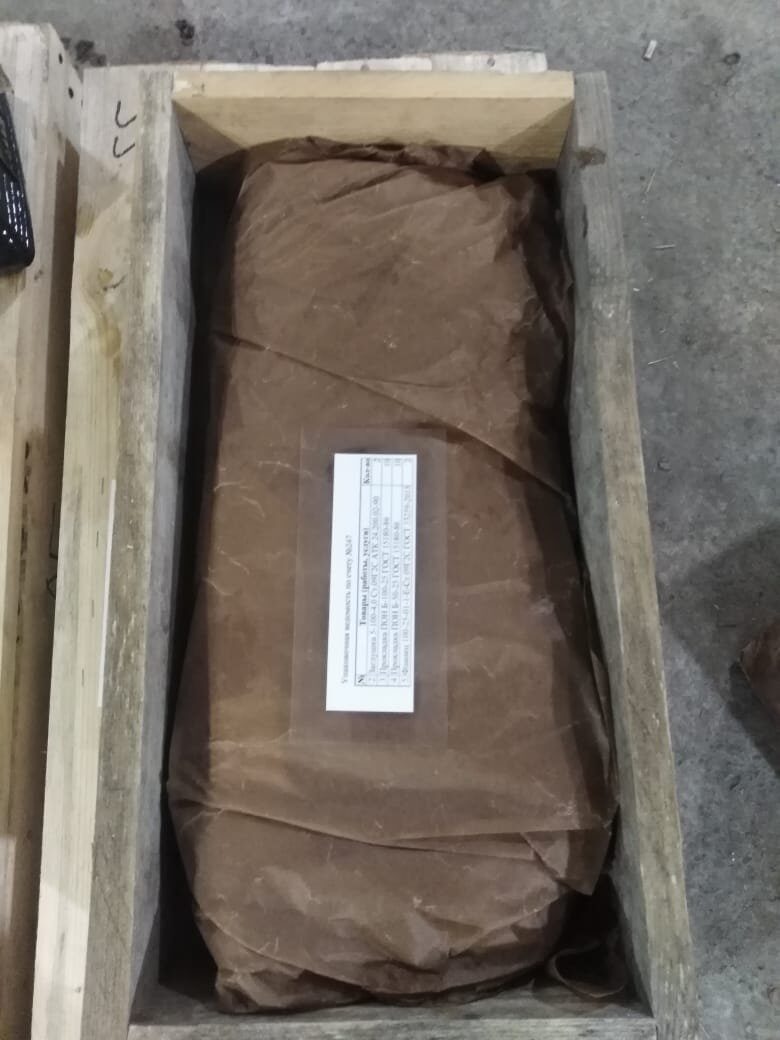

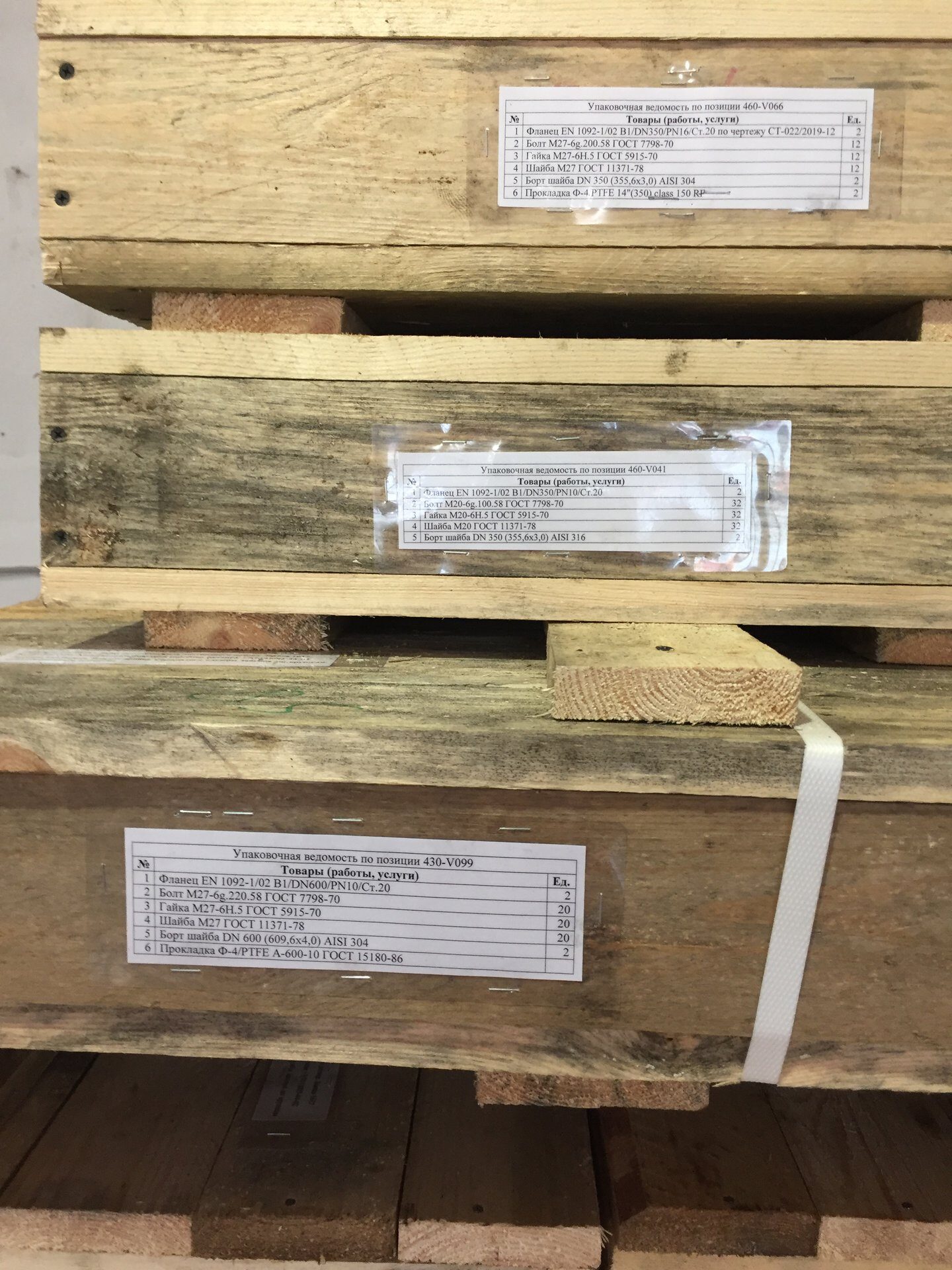

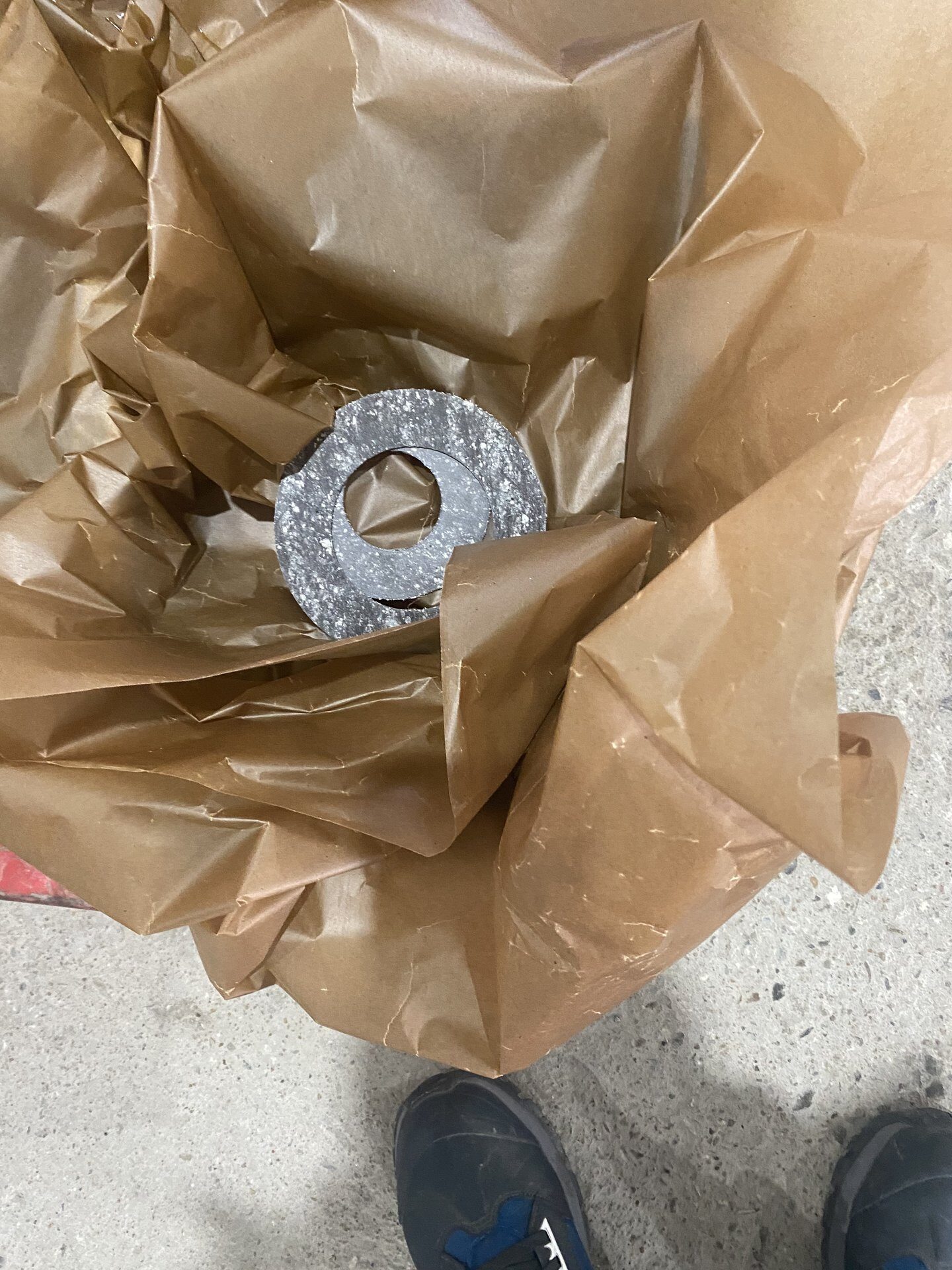

Вся металлопродукция упаковывается в деревянные ящики, прокладывается парафинированной бумагой, консервируется специальным консервационным составом, что обеспечивает длительный срок хранения на крытых складах. Каждое место имеет упаковочный лист внутри и снаружи тары.

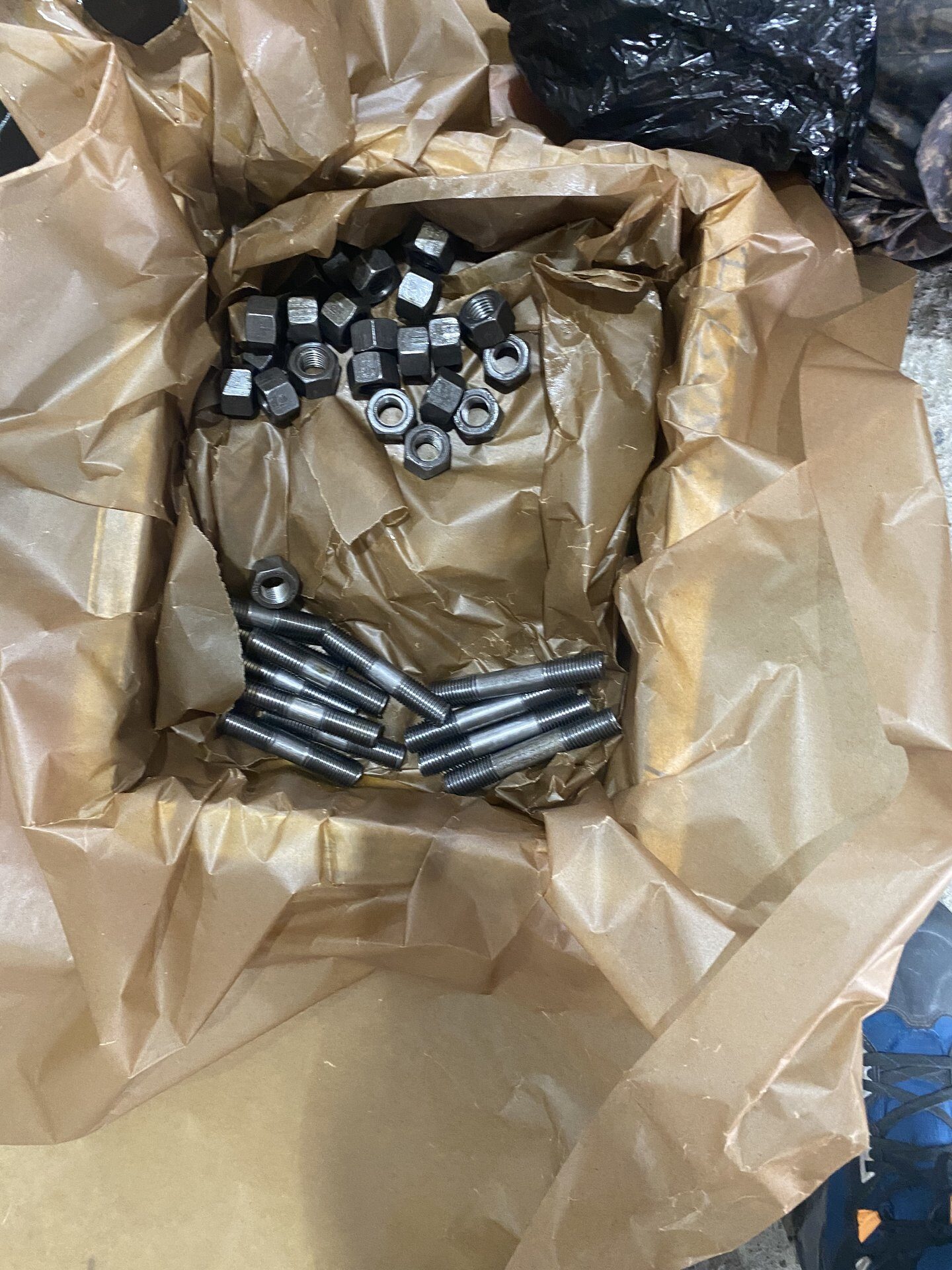

Крепежные изделия - это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шплинты, шайбы, заклепки, и многое другое.

Шпилька - крепёжное изделие в виде стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия.

• ГОСТ 9066-75 Шпильки для фланцевых соединений с температурой среды от 0 до 650°С.;
• ОСТ 26-2039-96 Шпильки с ввинчиваемым концом для фланцевых соединений (нормальной точности). Конструкция и размеры.;
• ОСТ 26-2040-96 Шпильки для фланцевых соединений. Конструкция и размеры.;
• ASME (ANSI) B16.5;
• ASME B18.2.1;
• ГОСТ 10494-80;
• Шпильки не стандартные по чертежам.

Гайка — крепёжное изделие с резьбовым отверстием, образующее соединение с помощью винта, болта или шпильки.

• ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры.;
• ГОСТ 9064-75 Гайки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры.;
• ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры.;
• ОСТ 26-2041-96 Гайки для фланцевых соединений. Конструкция и размеры.;
• ASME (ANSI) B16.5;
• ASME B18.2.1;
• ГОСТ 10495-80;
• Гайки не стандартные по чертежам.

Болт — крепёжное изделие в виде стержня с наружной резьбой, как правило, с шестигранной головкой под гаечный ключ, образующее соединение при помощи гайки или иного резьбового отверстия.

• ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры.;
• ГОСТ 7805-70 Болты с шестигранной головкой класса точности А. Конструкция и размеры.;
• Болты не стандартные по чертежам.

Шайба - крепёжное изделие в виде диска с отверстием. Подкладывается обычно под гайку, головку болта для увеличения опорной поверхности, защиты поверхности детали от задиров при затягивании гайки, предотвращения ее самоотвинчивания.

• ГОСТ 11371-78 Шайбы. Технические условия.;
• ГОСТ 9065-75 Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры.;
• Шайбы не стандартные по чертежам.

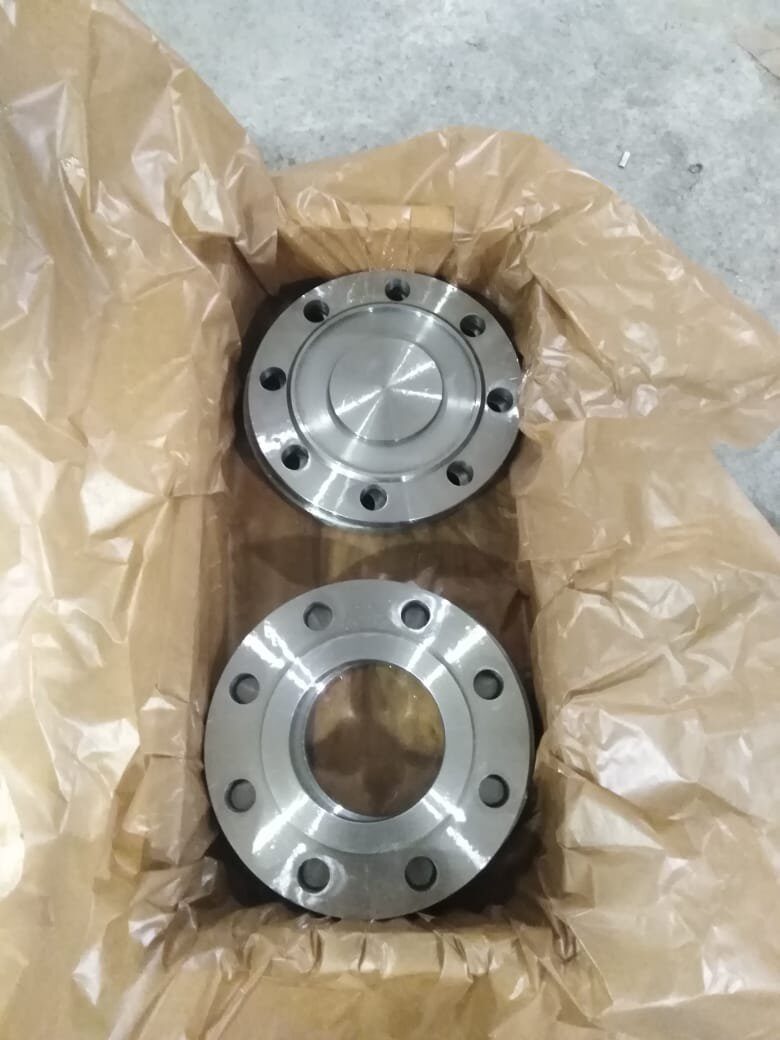

Заглушка фланцевая – так называемый "глухой фланец", деталь трубопровода служащая для перекрытия подачи передаваемой среды (вода, газ, нефть и др.), то есть форма заглушки полностью соответствует форме фланца, только без центрального отверстия. По всем своим параметрам (материал изготовления, геометрические параметры, рабочее давление) фланцевая заглушка должна точно соответствовать сопрягаемой детали.

Мы изготавливаем заглушки следующих типов:

• Заглушки АТК 24.200.02-90.;
• Заглушки стальные DIN 2527, EN 1092-1 (Blind Flanges).;
• Заглушки фланцевые ANSI/ASME B 16.5, B 16.47, API (Blind Flanges);
• Заглушки по чертежам заказчика.

В качестве материала для изготовления, в зависимости от целей эксплуатации и характеристики транспортируемой среды, применяются следующие марки стали и сплавы:

Ст20, 20ЮЧ, 16ГС, 09Г2С, 10Г2, 15ХМ, 15Х5М, 12Х13, 08Х18Н10Т, 12Х18Н10Т, 03ХН28МДТ, 06ХН28МДТ, 03Х17Н13М2Т, 03Х17Н14М3Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Г2ФБЮ, 13ХФА и др.

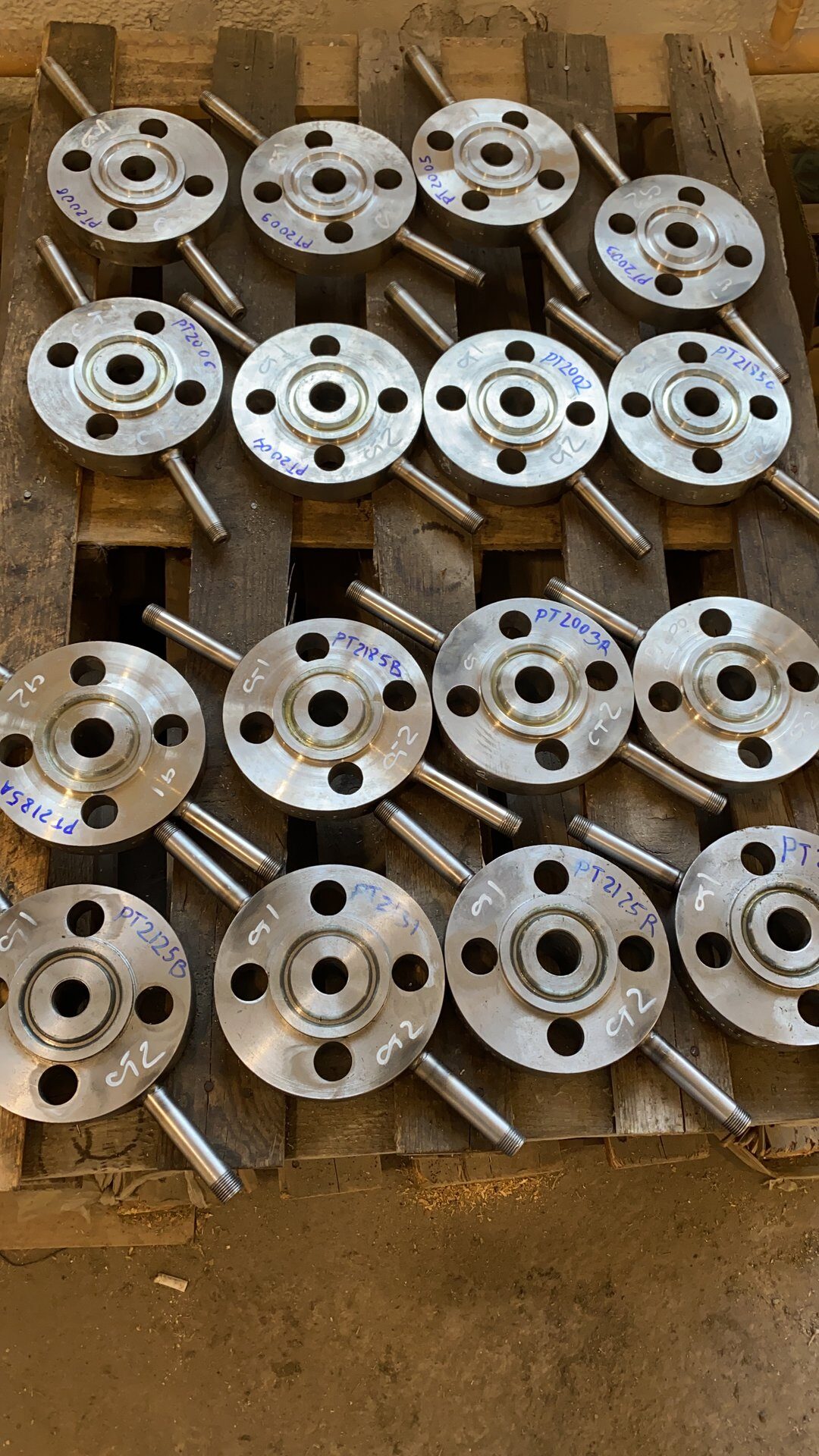

Заглушка поворотная, или как ее по другому называют - очковая заглушка, заглушка реверсная, обтюратор, является деталью трубопровода. Предназначается она для периодического перекрытия потока среды, которую транспортирует трубопровод.

Состоит заглушка поворотная из двух частей – фланцевой и глухой, которые монтируются в фланцевое соединение, расположенное между двумя участками трубопровода. Перекрытие потока  достигается при помощи монтажа в фланцевое соединение глухой части. Часть заглушки с отверстием при монтаже открывается.

Мы изготавливаем заглушки следующих типов:

• АТК 26-18-5-93;
• Т-ММ-25-01-06;
• ASME (ANSI) B16.5, B16.48;
• Заглушки по чертежам заказчика.

В качестве материала для изготовления, в зависимости от целей эксплуатации и характеристики транспортируемой среды, применяются следующие марки стали и сплавы:

Ст20, 20ЮЧ, 16ГС, 09Г2С, 10Г2, 15ХМ, 15Х5М, 12Х13, 08Х18Н10Т, 12Х18Н10Т, 03ХН28МДТ, 06ХН28МДТ, 03Х17Н13М2Т, 03Х17Н14М3Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Г2ФБЮ, 13ХФА и др.

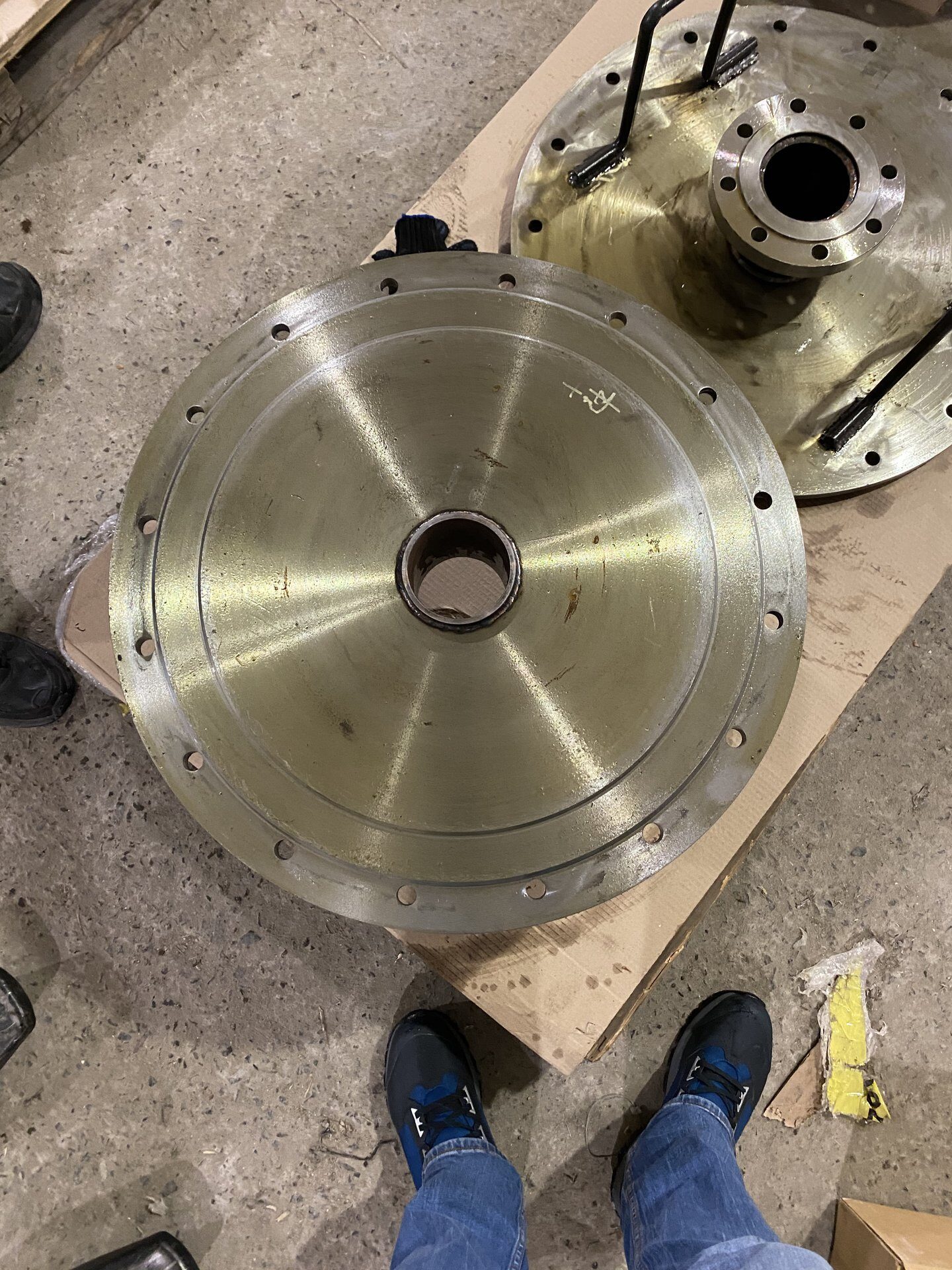

Заглушка фланцевая для уровнемеров – отличается от обычно заглушки наличем отверстия с резьбой или гладкого, а так же иногда наличием посадочного места и/или посадочных отверстий.

Мы изготавливаем заглушки следующих типов с различными вариантами резьбовых и гладких отверстий под приборы заказчика:

• Заглушки АТК 24.200.02-90.;
• Заглушки стальные DIN 2527, EN 1092-1 (Blind Flanges).;
• Заглушки фланцевые ANSI/ASME B 16.5, B 16.47, API (Blind Flanges);
• Заглушки по чертежам заказчика.

В качестве материала для изготовления, в зависимости от целей эксплуатации и характеристики транспортируемой среды, применяются следующие марки стали и сплавы:

Ст20, 20ЮЧ, 16ГС, 09Г2С, 10Г2, 15ХМ, 15Х5М, 12Х13, 08Х18Н10Т, 12Х18Н10Т, 03ХН28МДТ, 06ХН28МДТ, 03Х17Н13М2Т, 03Х17Н14М3Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Г2ФБЮ, 13ХФА и др.
